KONECT ELITE USB LINK
La KONECT Elite USB LINK est une carte de programmation conçue pour configurer et mettre à jour les contrôleurs électroniques KONECT (ESC), ainsi que pour servir d’interface entre le matériel et un ordinateur.
Elle peut être utilisée de manière autonome ou connectée à un PC via le logiciel Elite USB LINK.
Utilisation de la carte de programmation (mode autonome)

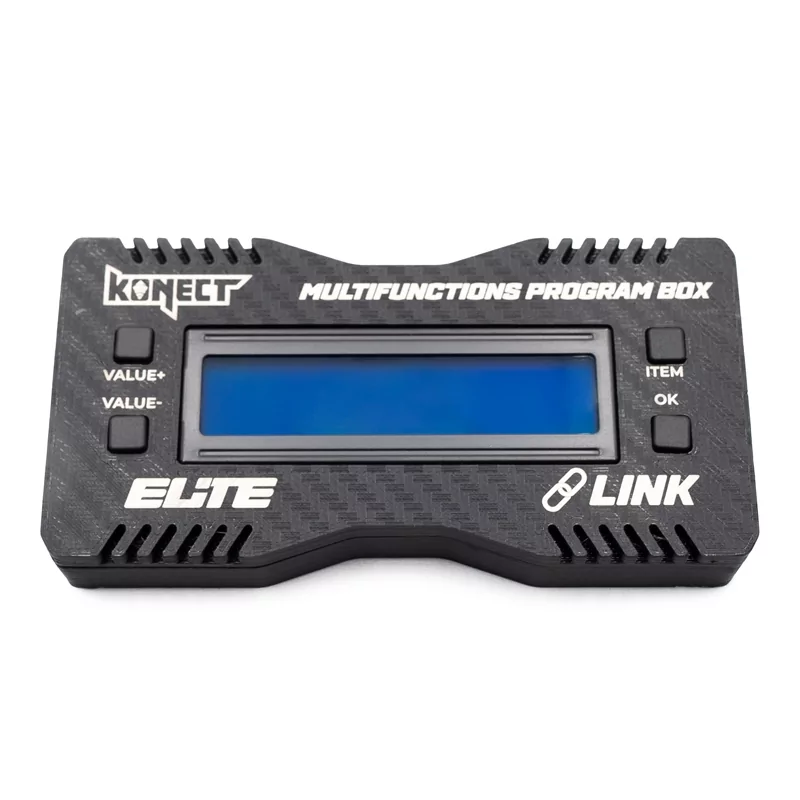

La carte de programmation Elite USB LINK est équipée de 4 boutons physiques :
-
ITEM
Permet de parcourir les différents paramètres disponibles. -
VALUE +
Augmente la valeur du paramètre sélectionné. -
VALUE −
Diminue la valeur du paramètre sélectionné. -
OK
Valide la valeur sélectionnée et l’enregistre.
Principe de fonctionnement
- En appuyant sur ITEM, l’utilisateur fait défiler les options une par une
- Une fois un paramètre sélectionné, VALUE + et VALUE − permettent de modifier sa valeur
- Le bouton OK confirme et applique le réglage
L’écran intégré affiche :
-
le paramètre en cours
-
la valeur sélectionnée
-
les changements appliqués
Ce mode permet d’effectuer tous les réglages essentiels directement sur le terrain, sans ordinateur.
Utilisation avec le logiciel Elite USB LINK (PC)
La carte Elite USB LINK devient également une interface USB permettant de connecter les produits KONECT à un ordinateur.
Dans ce cas, la carte sert de pont entre le matériel et le logiciel.

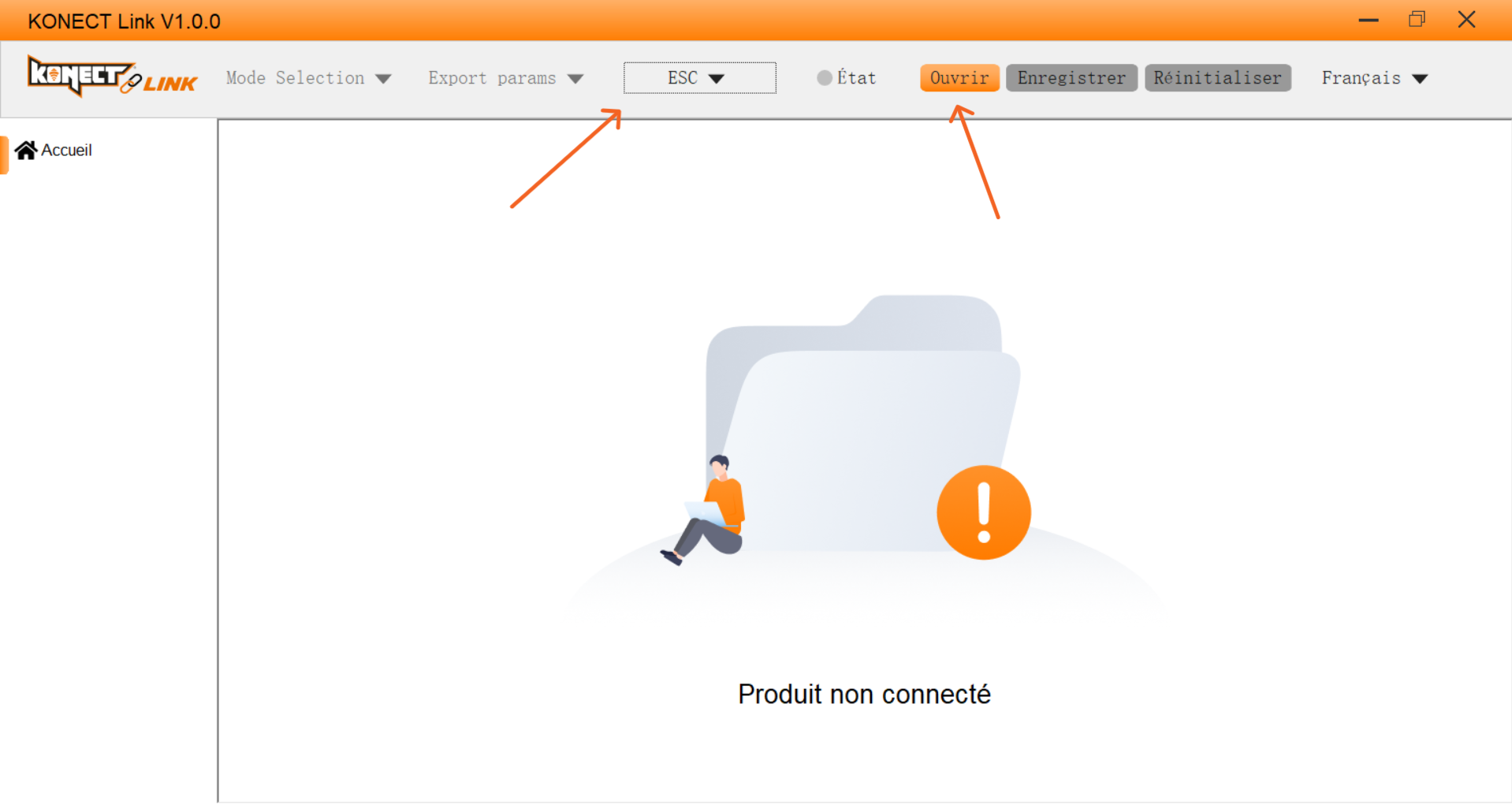

Connexion de la carte au PC
-
Brancher la carte Elite USB LINK au PC via un câble USB
-
Lancer le logiciel Elite USB LINK
-
Sélectionner le type de produit à connecter :
-
Pro Link pour la carte seule
-
ESC pour un contrôleur (ESC)
-
- Cliquer sur Ouvrir

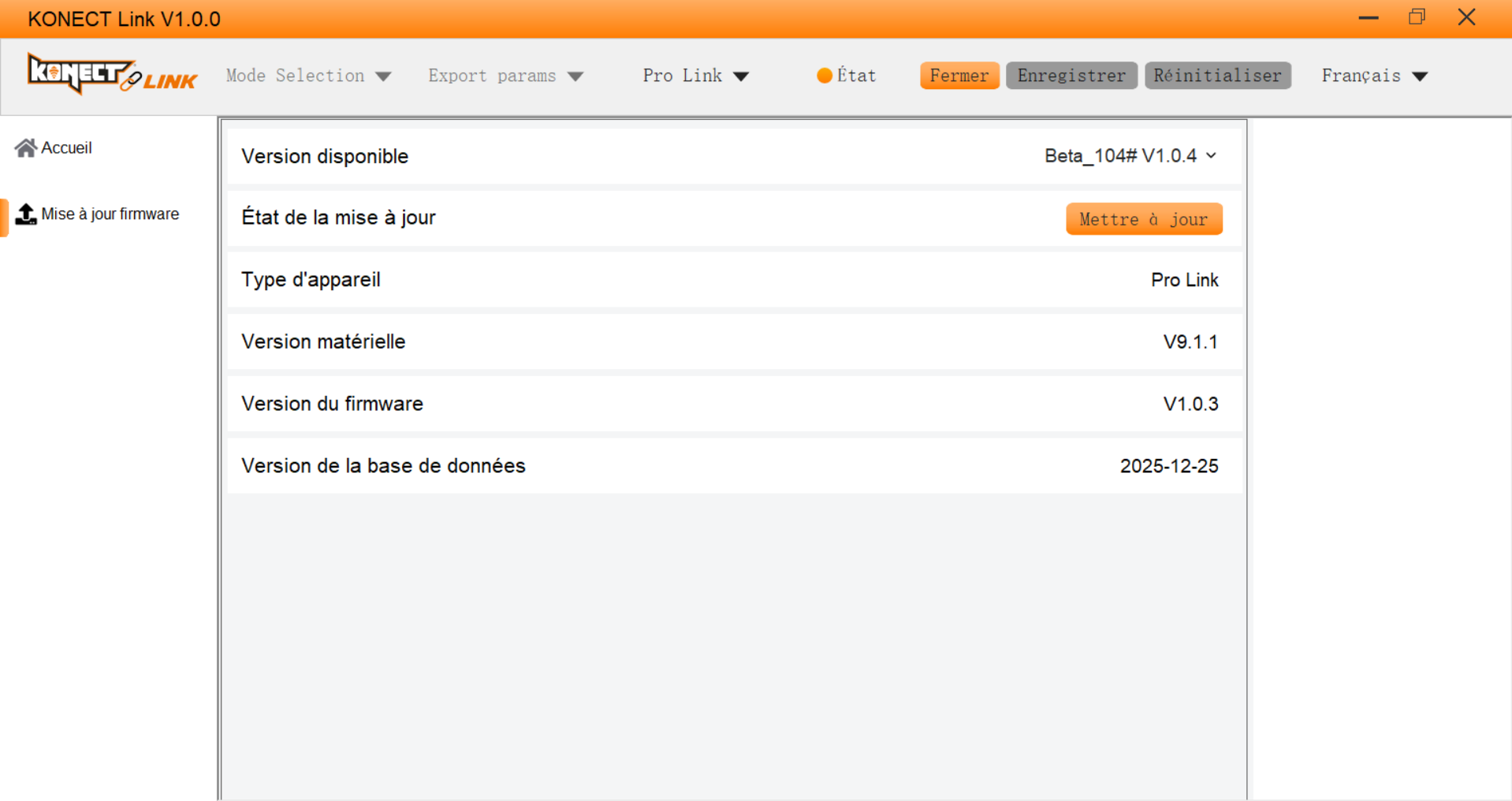

Mise à jour du firmware de la carte de programmation
Pour mettre à jour le firmware de la carte Elite USB LINK :
- Brancher la carte directement en USB au PC
- Lancer le logiciel Elite USB LINK
- Sélectionner Pro Link
- Cliquer sur Ouvrir
- Accéder au menu Mise à jour du firmware
- Sélectionner la version disponible
- Cliquer sur Mettre à jour
Aucune connexion à un ESC n’est nécessaire pour cette opération.

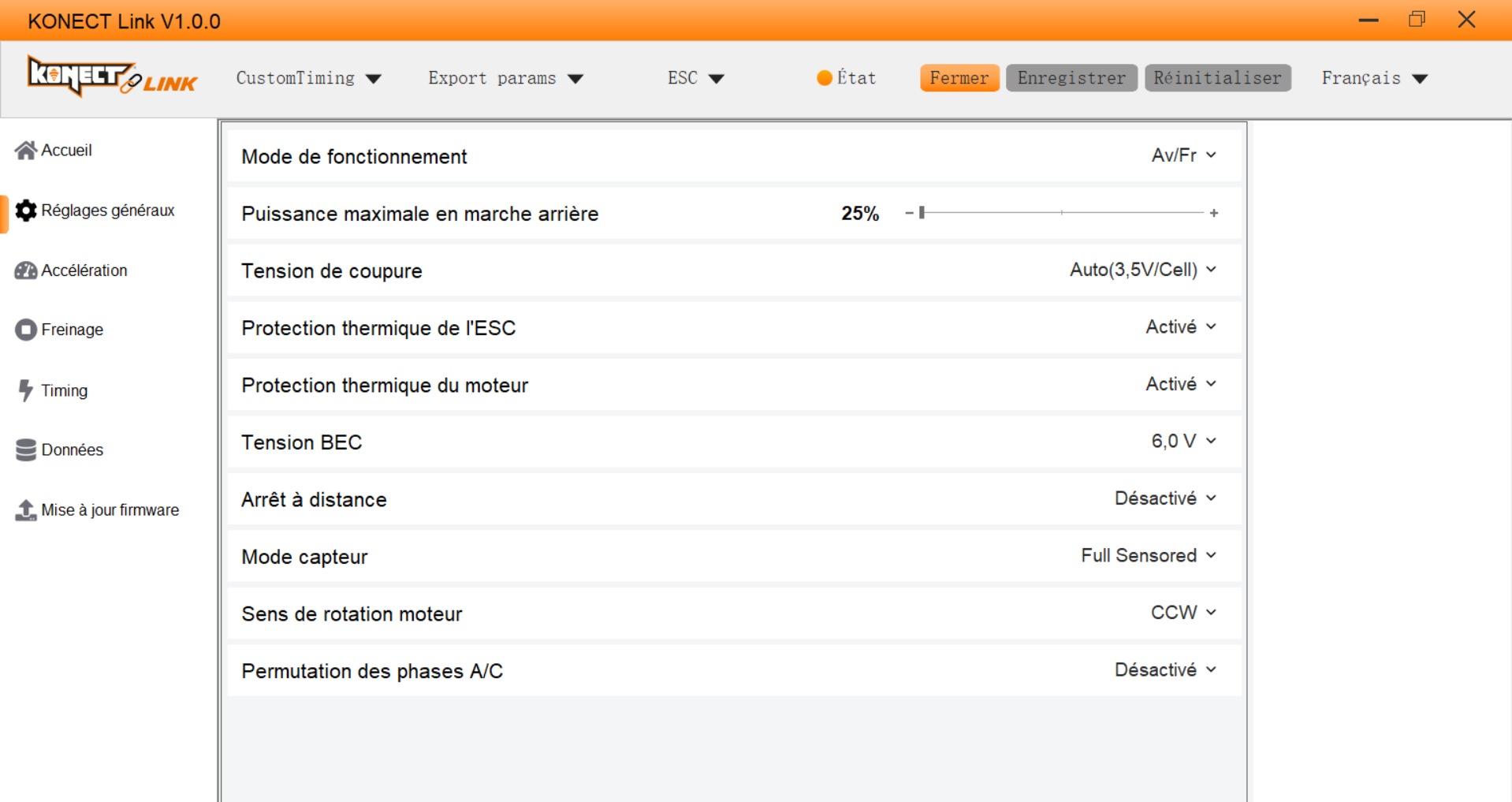

Connexion et réglage d’un ESC KONECT
Pour configurer ou mettre à jour un ESC :
- Brancher l’ESC à la carte de programmation
-
-
- Respecter impérativement les polarités S / + / −
- Une inversion empêchera toute communication
-
-
- Brancher la carte Elite USB LINK au PC via USB
- Lancer le logiciel Elite USB LINK
- Sélectionner ESC
- Cliquer sur Ouvrir
L’utilisateur peut alors :
-
modifier les réglages de l’ESC
-
enregistrer les paramètres
-
mettre à jour le firmware de l’ESC si nécessaire
Importer/Exporter vos réglages
À l’aide des boutons Export Params et Import Params, vous pouvez exporter et importer vos données en un clic.
- L’export génère un fichier
.txt - L’import attend ce même format de fichier
Le logiciel Elite USB LINK
Le logiciel Elite USB LINK reprend exactement la logique de navigation de la carte de programmation, mais avec une interface graphique plus lisible.
Correspondance carte ⇄ logiciel
-
ITEM → sélection d’une ligne / d’un paramètre
-
VALUE + / − → curseurs, boutons ou menus déroulants
-
OK → validation et enregistrement des réglages
Cette continuité permet une prise en main immédiate pour les utilisateurs habitués à la carte.
Simulateur et aides avancées
Certains réglages électroniques peuvent être difficiles à interpréter sans explication détaillée.
C’est pourquoi nous mettons à disposition, en bas de cette page, un simulateur du logiciel Elite USB LINK.
Ce simulateur permet :
-
de découvrir l’interface sans matériel connecté
-
de comprendre le rôle de chaque paramètre
-
d’explorer les menus et réglages en toute sécurité
-
d’accéder à des explications détaillées
Les info-bulles et descriptions étendues présentes dans le simulateur ont été ajoutées volontairement pour accompagner la compréhension des réglages.
