MOTEURS BRUSHLESS ELITE

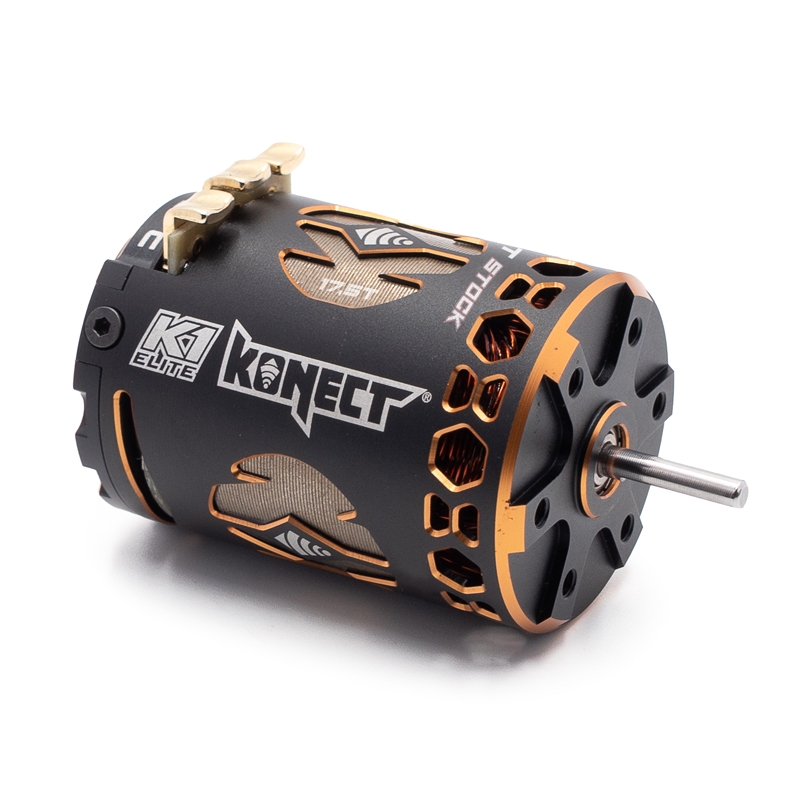

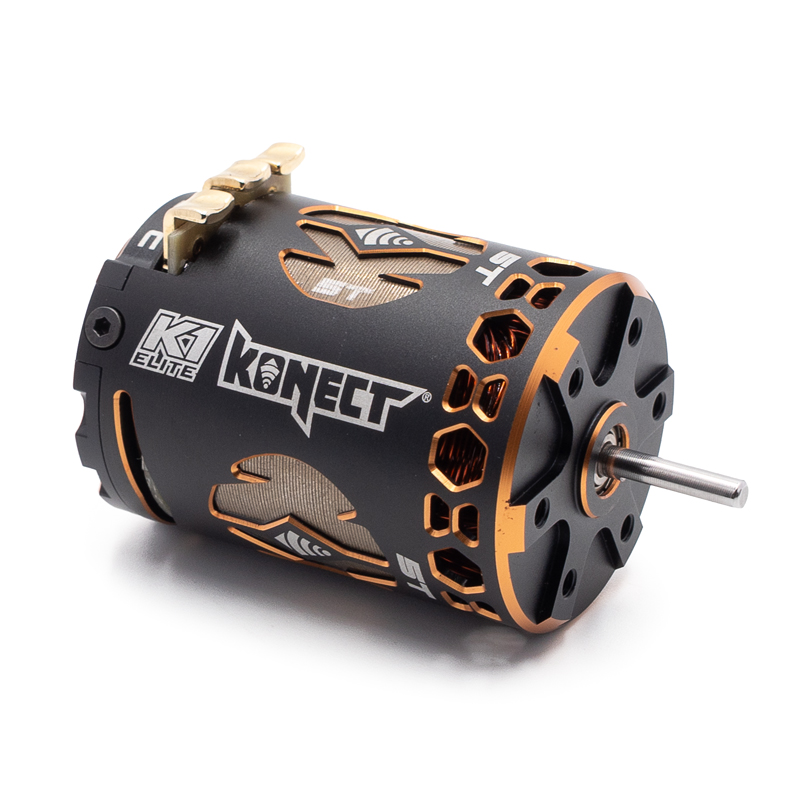

MOTEURS K1 ELITE

Les moteurs Konect de la gamme K1 Elite ont été conçus en France et sont dédiés à la compétition 1/10ème.

Le design, les composants et l’assemblage très précis des capteurs permettent à ces moteurs de délivrer un maximum de couple et de vitesse de rotation.

Le format est standard et ces moteurs peuvent être utilisés sur tous les véhicules de compétition 1/10ème. Le stator possède un revêtement qui améliore la dissipation de chaleur et qui permet une meilleure résistance à la corrosion dans le temps.



La cage spécifique est ventilée et usinée en alu CNC T6. Les enroulements en cuivre de haute pureté maximisent la conductivité.

Enfin, le timing est réglable et ce moteur possède une double prise sensor (horizontale et verticale) pour s’adapter à toutes les configurations possibles.



■ Spécificités


➤ Le design et les spécificités des stator des moteurs K1 ELITE sont optimisés pour délivrer le maximum de couple et de vitesse de rotation
➤ La conception de la cage et les évidements permette un montage facilité sur tous les véhicules actuellement commercialisés
➤ Le stator possède un revêtement qui améliore la dissipation de la température et permet une meilleure résistance à la corrosion dans le temps
➤ Les capteurs sont assemblés avec précision pour le meilleur KV et RPM possible
➤ Cage spécifique ventilée usinée en alu CNC T6
➤ Enroulements en cuivre de haute pureté maximisant la conductivité
➤ Timing réglable, double prise pour le sensor

Gamme des moteurs K1 Elite

Moteurs modifiés
4.5T / 5.5T / 6.5T / 7.5T / 8.5T / 10.5T
Moteur stock
10.5T / 13.5T / 17.5T / 21.5T

■ Structure des moteurs



Référence Tours Design Taille LiPo Max Amps Rotor Poles Io (7,4V) Résistance (Ω) Watts Rotor (mm) Kv (RPM/V) Poids (g) Diamètre Axe (in) Type
KN-K11901001 4,5 Sensored 540 1–2S 108A 2 8,1A 0,0028 490 Ø12.3*Ø5 8 000 166 Ø3.175 MODIFIED
KN-K11901002 5,5 Sensored 540 1–2S 100A 2 6,5A 0,0039 430 Ø12.3*Ø5 6 750 166 Ø3.175 MODIFIED
KN-K11901003 6,5 Sensored 540 1–2S 94A 2 7,2A 0,0063 390 Ø12.5*Ø5 5 150 166 Ø3.175 MODIFIED
KN-K11901004 7,5 Sensored 540 1–2S 86A 2 5,8A 0,0073 360 Ø12.5*Ø5 4 500 166 Ø3.175 MODIFIED
KN-K11901005 8,5 Sensored 540 1–3S 80A 2 5,2A 0,0103 340 Ø12.5*Ø5 4 000 166 Ø3.175 MODIFIED
KN-K11901006 10,5 Sensored 540 1–3S 70A 2 4,0A 0,0151 270 Ø12.5*Ø5 3 300 166 Ø3.175 MODIFIED
KN-K11901007 10,5 Sensored 540 1–3S 63A 2 5,5A 0,0147 250 Ø12.5*Ø7.2 4 400 155 Ø3.175 SPEC
KN-K11901008 13,5 Sensored 540 1–3S 49A 2 4,0A 0,0223 190 Ø12.5*Ø7.2 3 700 155 Ø3.175 SPEC
KN-K11901009 17,5 Sensored 540 1–3S 34A 2 3,2A 0,0376 130 Ø12.5*Ø7.2 2 900 155 Ø3.175 SPEC
KN-K11901010 21,5 Sensored 540 1–3S 28A 2 2,4A 0,0584 100 Ø12.5*Ø7.2 2 300 155 Ø3.175 SPEC
Moteur K1 ELITE 21,5T. STOCK 1/10ème racing KONECT KN-K11901010

Dimensions

Poids total166 g

Moteur

TypeSpec
Diamètre moteur35.8 mm
Longueur moteur53.9 mm
Diamètre axe3.175 mm
Longueur axe17 mm
Nombre de tours21.5 T
Nombre de pôles2
RPM / Volt2300 Kv
Résistance0.0584 ohms
Puissance100 W
Max Amp28 A
PrisePK 4mm mâle
Moteur K1 ELITE 9,5T. Modifié 1/10ème racing KONECT KN-K11901011

Dimensions

Poids total166 g

Moteur

Diamètre moteur35.8 mm
Longueur moteur53.9 mm
Diamètre axe3.175 mm
Longueur axe17 mm
Nombre de tours9.5 T
Nombre de pôles2
RPM / Volt3650 Kv
Puissance290 W
Max Amp100 A
PrisePK 4mm mâle

PIECES K1 ELITE

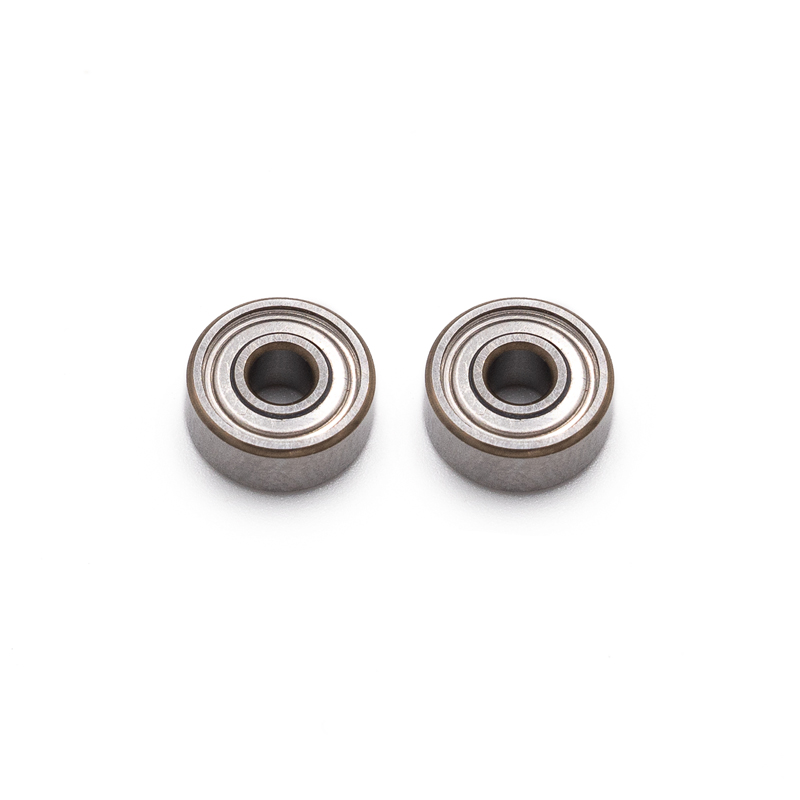

KN-K10000001 Roulements moteur K1 Elite ABEC5 3,175x9,5x4 mm (2 pcs)

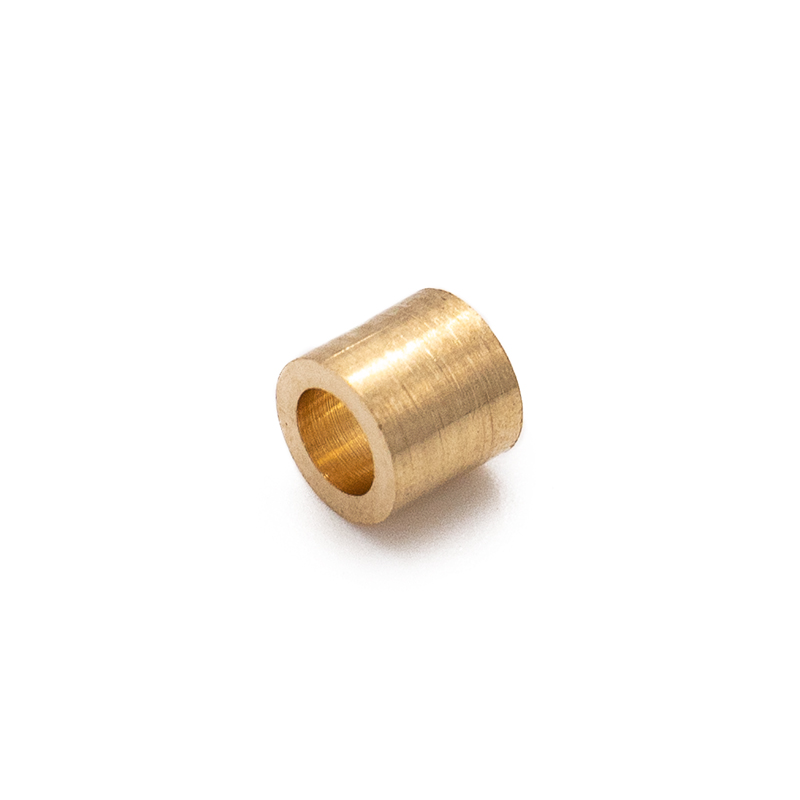

KN-K10000002 Entretoise de calage moteur K1 Elite 5x3.2x4.6mm (1pcs)

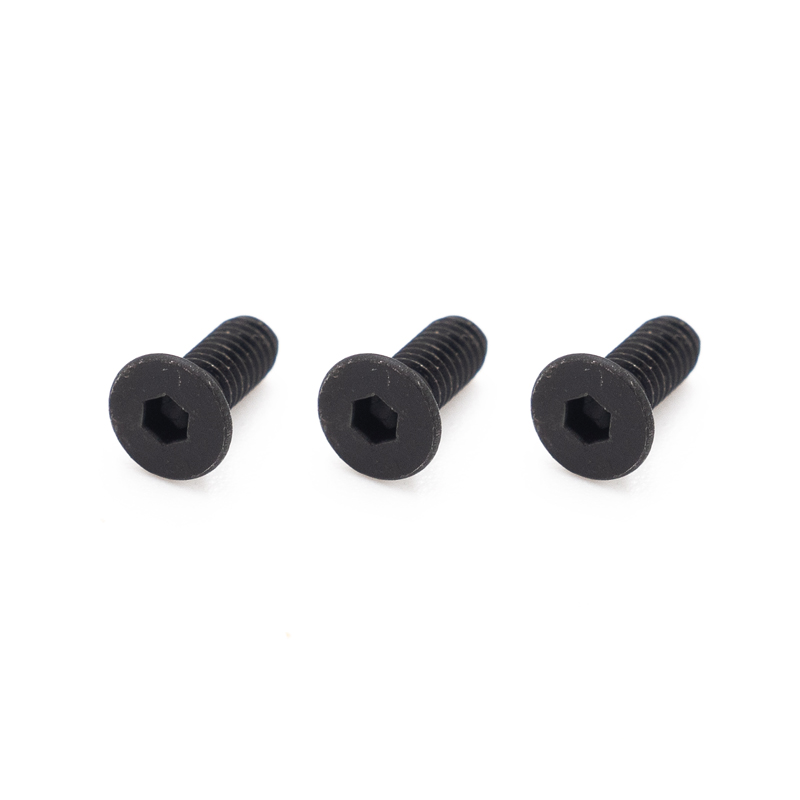

KN-K10000003 Vis de réglage de timing M2x7 (3 pcs)

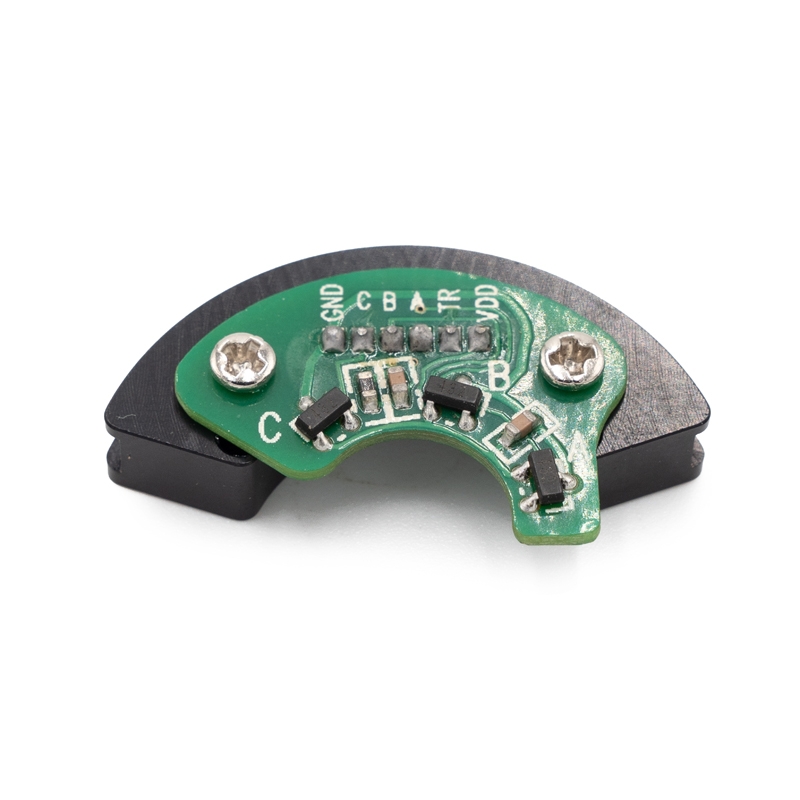

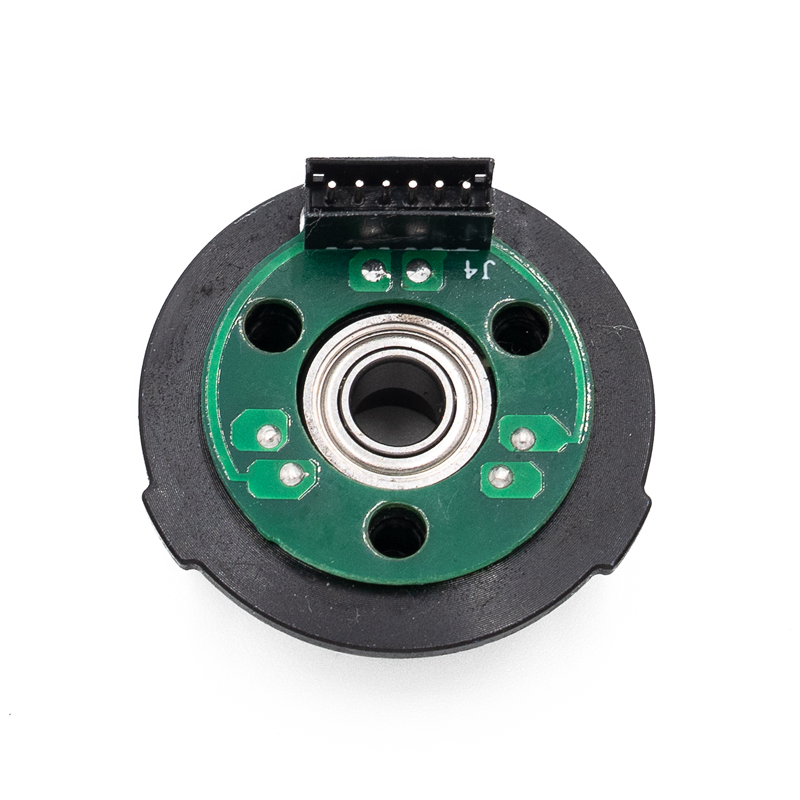

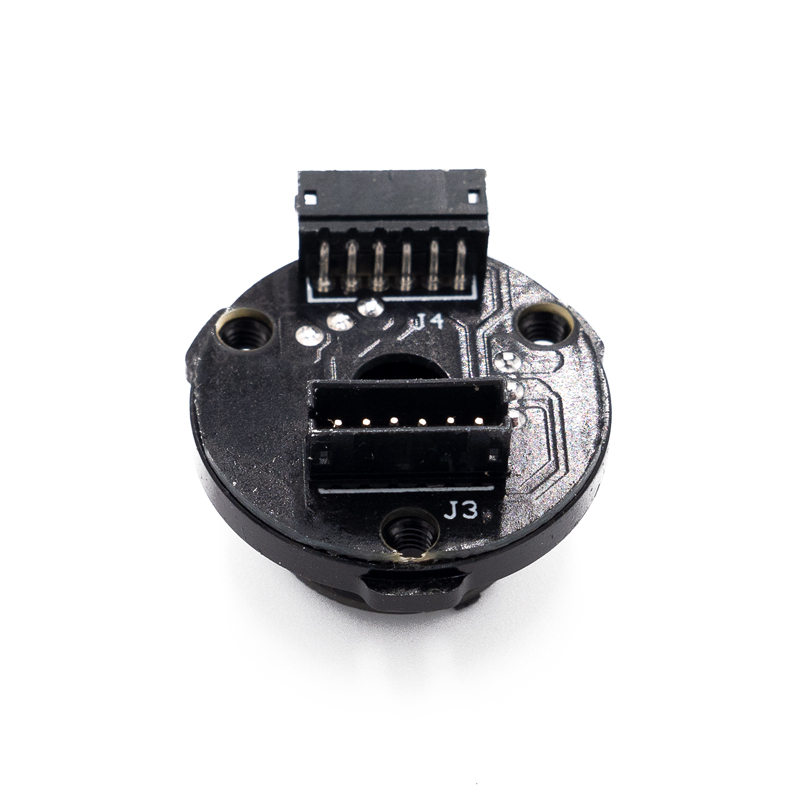

KN-K10000004 Système de capteur complet avec roulement moteur K1 Elite

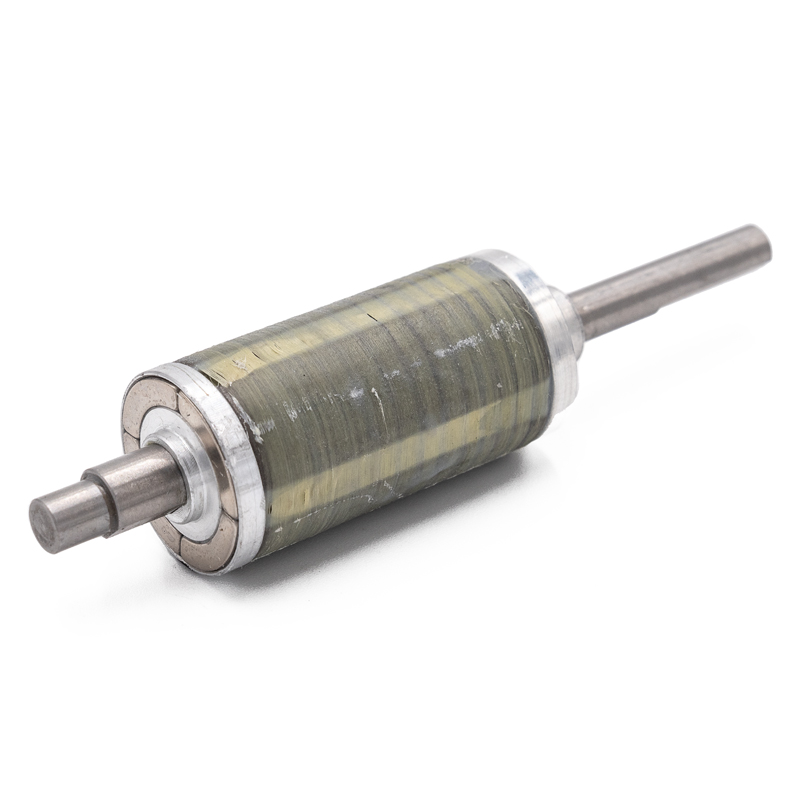

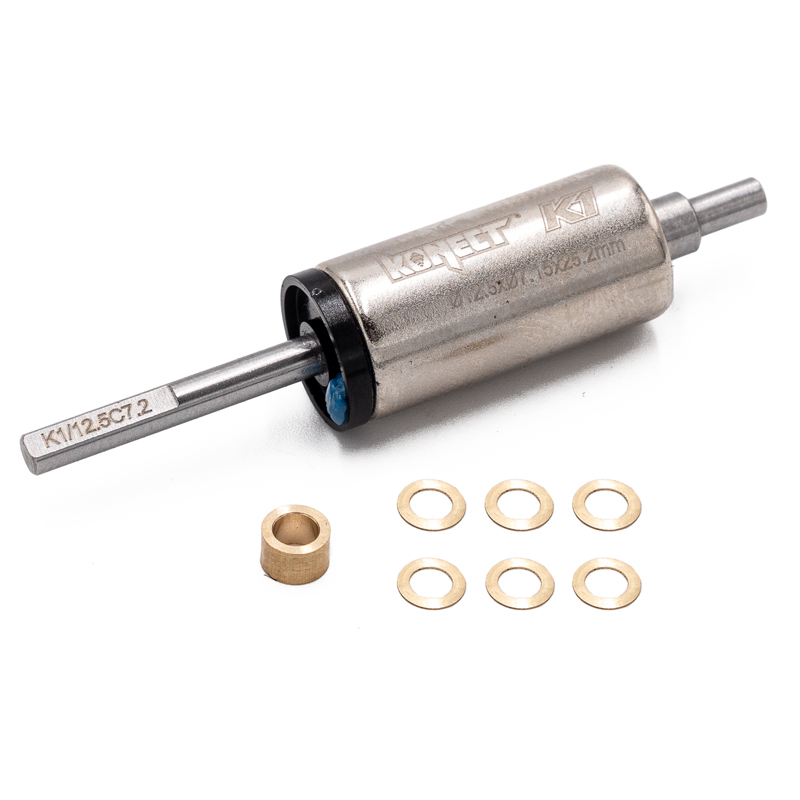

KN-K10000005 Rotor pour moteur K1 Elite 12.5x7.15x25.2 mm

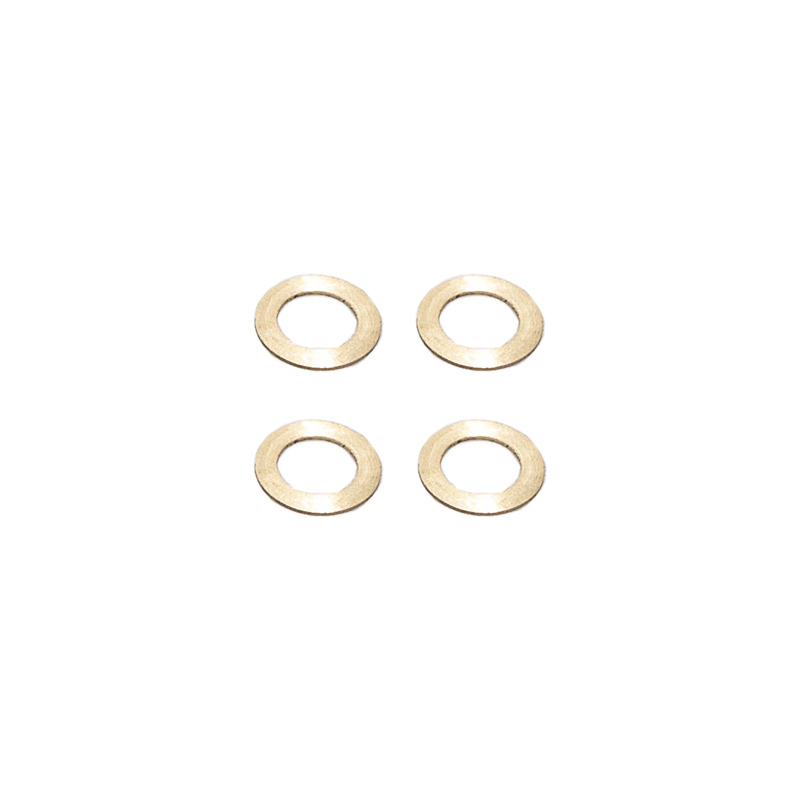

KN-K10000006 Rondelles calage moteur K1 Elite 5x3.2x0.4mm (4 pcs)
KN-K10000007 Rondelles calage moteur K1 Elite 5x3.2x0.2mm (4 pcs)

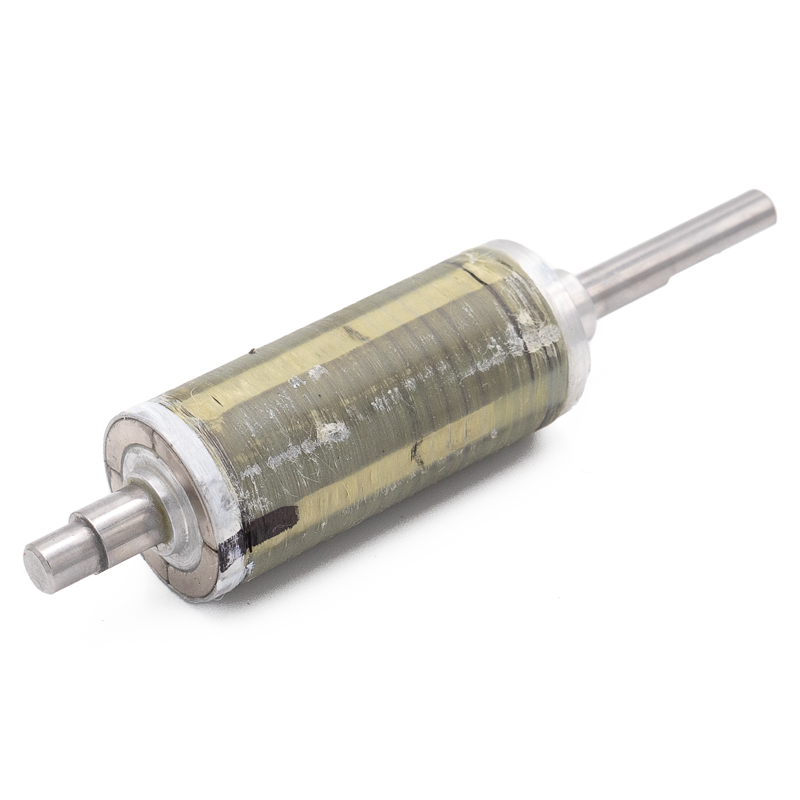

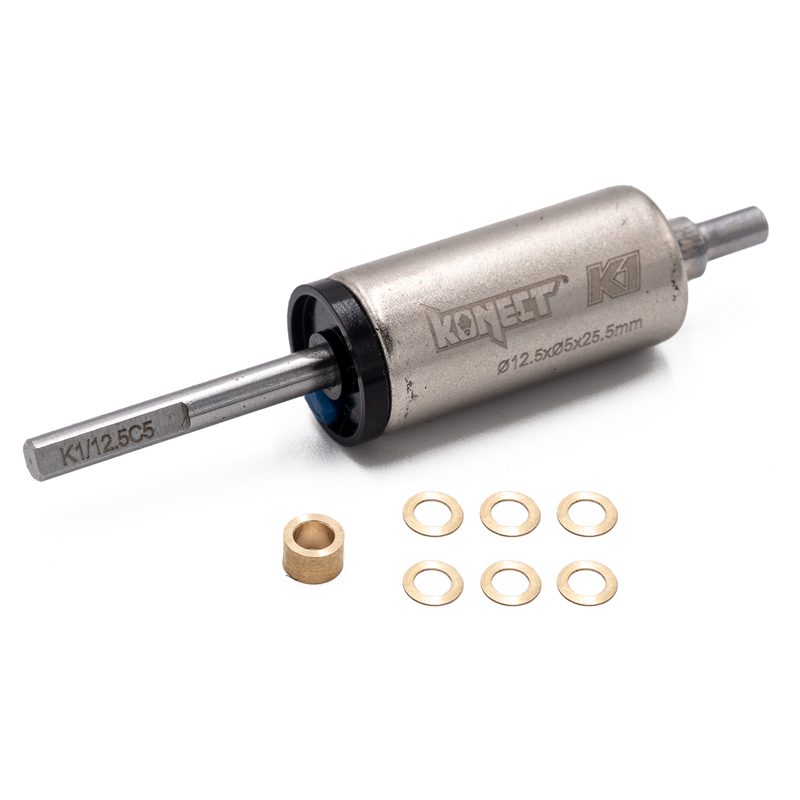

KN-K10000008 Rotor pour moteur K1 Elite 12.5x5x25.5 mm

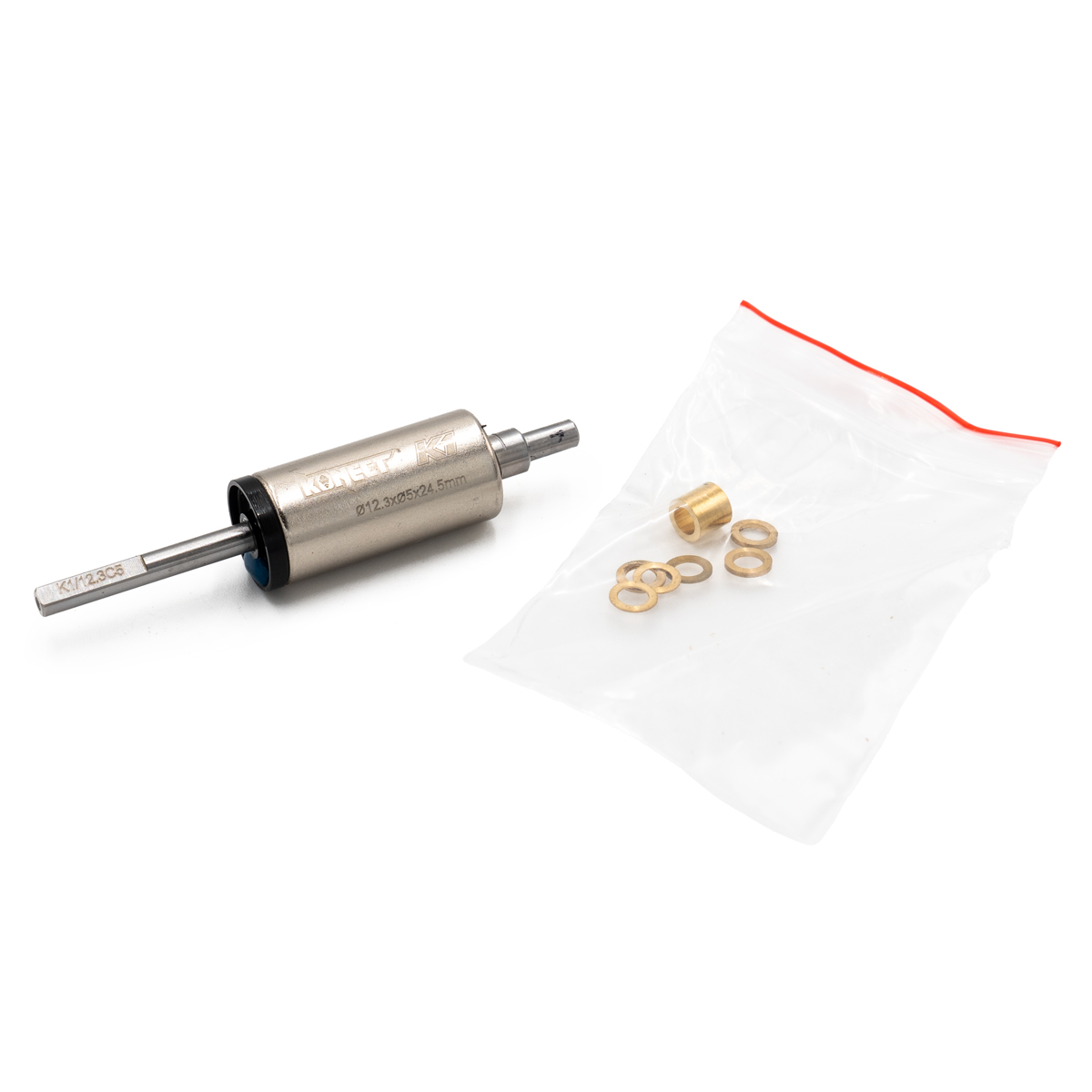

KN-K10000009 Rotor pour moteur K1 Elite 12.3x5x24.5 mm

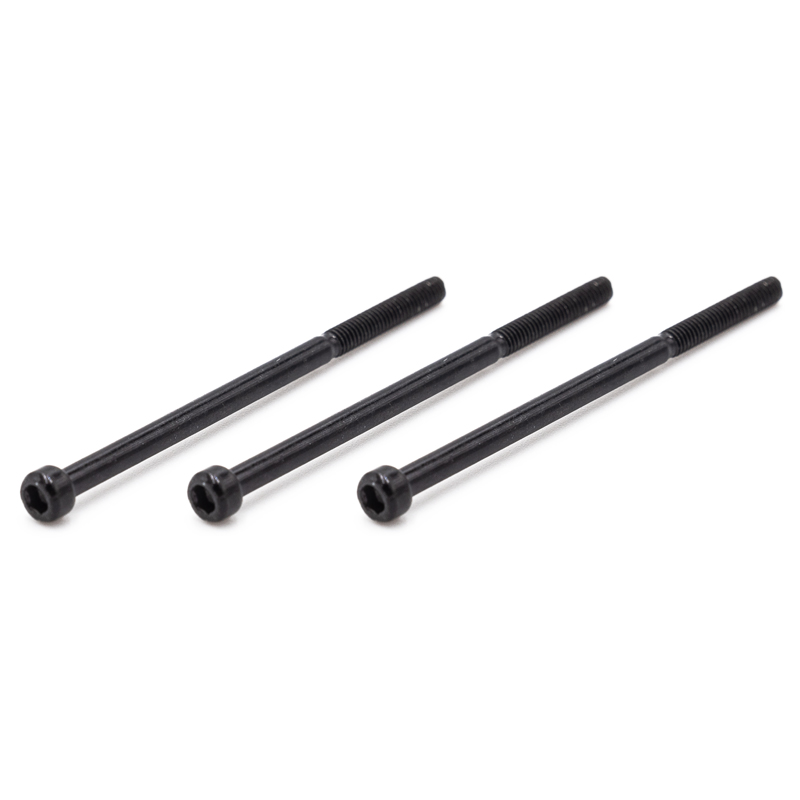

KN-K10000010 Vis de fermeture M2.5x46mm de moteur K1 Elite (x3)

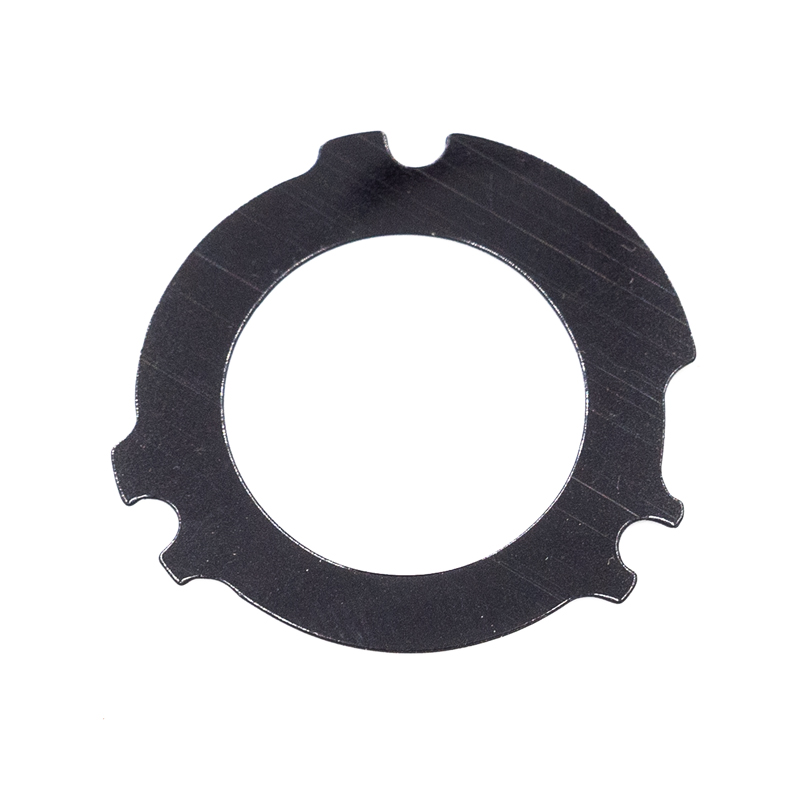

KN-K10000011 Plaque isolante pour moteur Konect K1 Elite

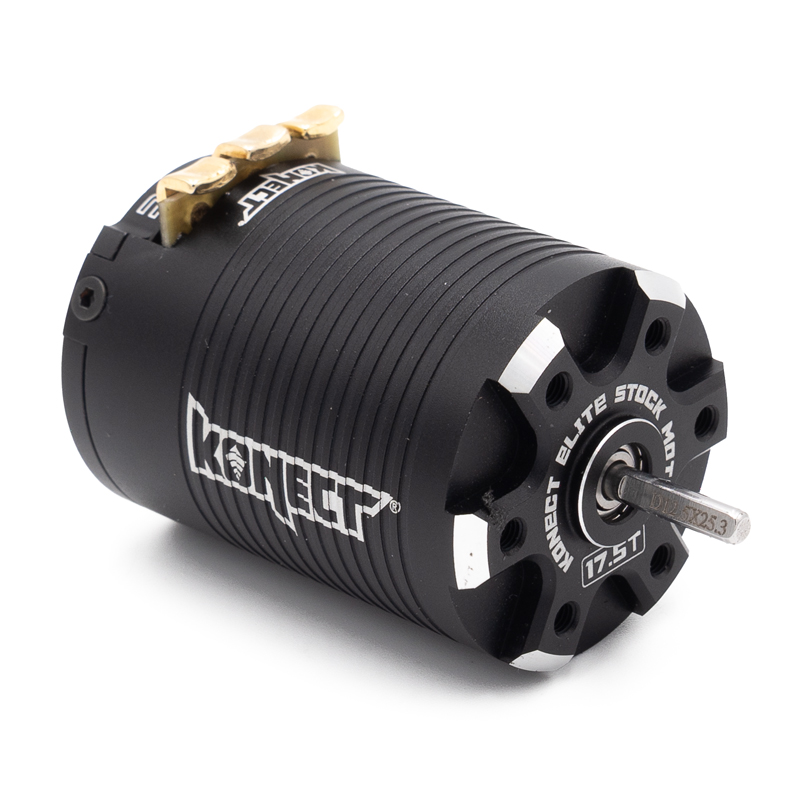

MOTEURS ELITE STOCK

Le nouveau moteur brushless Konect ELITE STOCK de classe 540 est un moteur 1/10ème de dernière génération possédant un rendement optimal. Il est fabriqué avec des matériaux de haute qualité. Il est de type « timing fixe » et possède un capteur très précis.

Son design est simplifié, un coloris uniforme qui lui permet de s’adapter à toutes les « couleurs « de véhicule ». Il est décliné en 10.5T, 13.5T et 17.5T.

C’est le choix idéal pour les catégories stock, mais aussi pour tous les utilisateurs privilégiant le rapport performance/prix en piste et/ou en buggy.

Référence Tours Type Taille LiPo Max Amps Rotor Poles Io (7,4V) Résistance (Ω) Watts Rotor (mm) Kv (RPM/V) Poids (g) Diamètre Axe (mm) Timing
KN-K12101013 13.5 Stock Timing Fixe 540 1–3S 56A 2 2.7A 0.0227 240 Ø12.5×Ø7.15 3310 152 3.175 30° fixe
KN-K12101010 10.5 Stock Timing Fixe 540 1–3S 70A 2 3.0A 0.0153 300 Ø12.5×Ø7.15 4150 152 3.175 30° fixe
KN-K12101017 17.5 Stock Timing Fixe 540 1–3S 39A 2 2.1A 0.0368 190 Ø12.5×Ø7.15 2650 152 3.175 30° fixe
Moteur KONECT ELITE STOCK 10.5T 1/10ème 540 racing KN-K12101010

Dimensions

Poids total152 g

Moteur

TypeStock Timing fixe
Diamètre moteur36 mm
Longueur moteur53 mm
Diamètre axe3.175 mm
Nombre de tours10.5 T
Nombre de pôles2
RPM / Volt4150 Kv
Résistance0.0153 ohms
Puissance300 W
Max Amp70 A
Moteur KONECT ELITE STOCK 13.5T 1/10ème 540 racing KN-K12101013

Dimensions

Poids total152 g

Moteur

TypeStock Timing fixe
Diamètre moteur36 mm
Longueur moteur53 mm
Diamètre axe3.175 mm
Nombre de tours13.5 T
Nombre de pôles2
RPM / Volt3310 Kv
Résistance0.0227 ohms
Puissance240 W
Max Amp56 A
Moteur KONECT ELITE STOCK 17.5T 1/10ème 540 racing KN-K12101017

Dimensions

Poids total152 g

Moteur

TypeStock Timing fixe
Diamètre moteur36 mm
Longueur moteur53 mm
Diamètre axe3.175 mm
Nombre de tours17.5 T
Nombre de pôles2
RPM / Volt2650 Kv
Résistance0.0368 ohms
Puissance190 W
Max Amp39 A

Sponsoring : Les moteurs K1 Elite et K8 Elite sont utilisés par le pilote Français Reno Savoya.

MOTEURS K1 ELITE G2R

Les moteurs Konect de la gamme G2R sont conçus pour la compétition 1/10ème, en buggy 2WD / 4WD et en voiture de piste.

Ces moteurs 2 pôles offrent un excellent compromis entre performance, rendement et contrôle, avec une large plage de puissances pour s’adapter à tous les niveaux de pilotage. Disponibles en versions Modifié et Stock, ils permettent de répondre aussi bien aux exigences de la compétition qu’aux besoins d’une utilisation plus accessible.

Le format standard 36×51.7 mm assure une compatibilité optimale avec la majorité des châssis 1/10 du marché. L’ensemble est associé à un rotor haute précision (Ø12.5 mm) et une plage de timing étendue (20° à 60°) permettant d’ajuster finement le comportement du moteur.

Grâce à leur conception optimisée, ces moteurs offrent un excellent rendement énergétique, une montée en régime rapide et une bonne stabilité thermique, même en utilisation intensive.



Gamme des moteurs K1 Elite G2R

Versions Modifié (haute performance compétition)
5.0T / 5.5T / 6.5T / 7.5T / 8.5T

Versions Stock (contrôle & accessibilité)
10.5T / 13.5T / 17.5T

Type Tours (T) Kv (RPM/V) Puissance (W) Max Amps Batterie LiPo IO (A) Résistance (Ω) Rotor Poles Timing Longueur (mm) Diamètre (mm) Axe (mm)
Modifié 5.0T 6920 490 115A 1-2S 6.6A 0,0031 2 20°-60° 51.7 36 Ø 3.175
Modifié 5.5T 6450 460 110A 1-2S 5.8A 0,0036 2 20°-60° 51.7 36 Ø 3.175
Modifié 6.5T 5600 430 102A 1-2S 4.1A 0,0051 2 20°-60° 51.7 36 Ø 3.175
Modifié 7.5T 5100 400 89A 1-3S 3.5A 0,0072 2 20°-60° 51.7 36 Ø 3.175
Modifié 8.5T 4600 380 82A 1-3S 3.2A 0,0084 2 20°-60° 51.7 36 Ø 3.175
Stock 10.5T 4100 320 74A 1-3S 2.9A 0,0105 2 20°-60° 51.7 36 Ø 3.175
Stock 13.5T 3400 260 59A 1-3S 2.6A 0,0193 2 20°-60° 51.7 36 Ø 3.175
Stock 17.5T 2640 200 42A 1-3S 2.0A 0,0334 2 20°-60° 51.7 36 Ø 3.175
KN-K12901004 Moteur K1 ELITE G2R 5T Modifié 1/10ème racing KONECT
KN-K12901005 Moteur K1 ELITE G2R 5,5T Modifié 1/10ème racing KONECT
KN-K12901006 Moteur K1 ELITE G2R 6,5T Modifié 1/10ème racing KONECT
KN-K12901007 Moteur K1 ELITE G2R 7,5T Modifié 1/10ème racing KONECT
KN-K12901008 Moteur K1 ELITE G2R 8,5T Modifié 1/10ème racing KONECT
KN-K12901010 Moteur K1 ELITE G2R 10,5T Modifié 1/10ème racing KONECT
KN-K12901013 Moteur K1 ELITE G2R 13,5T STOCK 1/10ème racing KONECT
KN-K12901017 Moteur K1 ELITE G2R 17,5T STOCK 1/10ème racing KONECT

Sponsoring : Les moteurs K1 Elite et K8 Elite sont utilisés par le pilote Français Reno Savoya.

MOTEURS K8 ELITE

Les moteurs Konect de la gamme K8 ont été conçus en France et sont dédiés à la compétition 1/8ème.

Ces moteurs 4 pôles 12 slots sont disponibles en version courte (4268) ou longue (4274). La version courte possède des ouvertures sur la cage pour améliorer la circulation de l’air et Il est tout à fait possible de rouler avec ce moteur en tout-terrain avec de la poussière et des projections d’eau. Le choix de la taille du moteur peut dépendre de l’espace nécessaire sur votre châssis. Pour le montage des moteurs sur leur support, il st possible d’utiliser une visserie de 3 ou 4mm.

Le corps de ces moteurs est en aluminium usiné CNC 60601 T6, les roulements haute vitesse sont de classe ABEC5, le cuivre de haute pureté assure un maximum d’efficacité. Les stratifications du stator sont très minces (0.2mm) et l’équilibrage précis du rotor apporte une meilleure souplesse et une plus grande vitesse de rotation.

Cette gamme de moteur est utilisation en EFRA, IFMAR, ROAR et BRCA.



Gamme des moteurs K8 Elite

Gamme des moteurs K8 Elite 4268
1900, 2100, 2300, 2700 kv
Gamme des moteurs K8 Elite 4274
1800KV / 2000 KV / 2200 KV

Catégorie Kv (RPM/V) Watts Max voltage Max Amps Rotor Poles IO (A) Résistance (Ω) Max RPM Batterie LiPo Courant de décharge Longueur moteur (mm) Poids (g) Axe (mm) Diamètre extérieur (mm) Angle Sensor
Moteur Sensor 1/8 1900 2400 <28V 90A 4 2.1A 0,0081 50000 2–6S 3.9A 69,6 320 Ø 5 42 10–50 degrés réglables
Moteur Sensor 1/8 2050 2600 <26V 105A 4 2.4A 0,0063 50000 2–6S 4.3A 69,6 323 Ø 5 42 10–50 degrés réglables
Moteur Sensor 1/8 2250 2600 <26V 105A 4 3.2A 0,0063 50000 2–6S 4.9A 69,6 323 Ø 5 42 10–50 degrés réglables
KN-K08G22401 Moteur K8 G2 Elite 4268 - 1900 KV racing KONECT
KN-K08G22402 Moteur K8 G2 Elite 4268 - 2050 KV racing KONECT

Sponsoring : Les moteurs K1 Elite et K8 Elite sont utilisés par le pilote Français Reno Savoya.

PIECES K8 ELITE / K8 ELITE G2

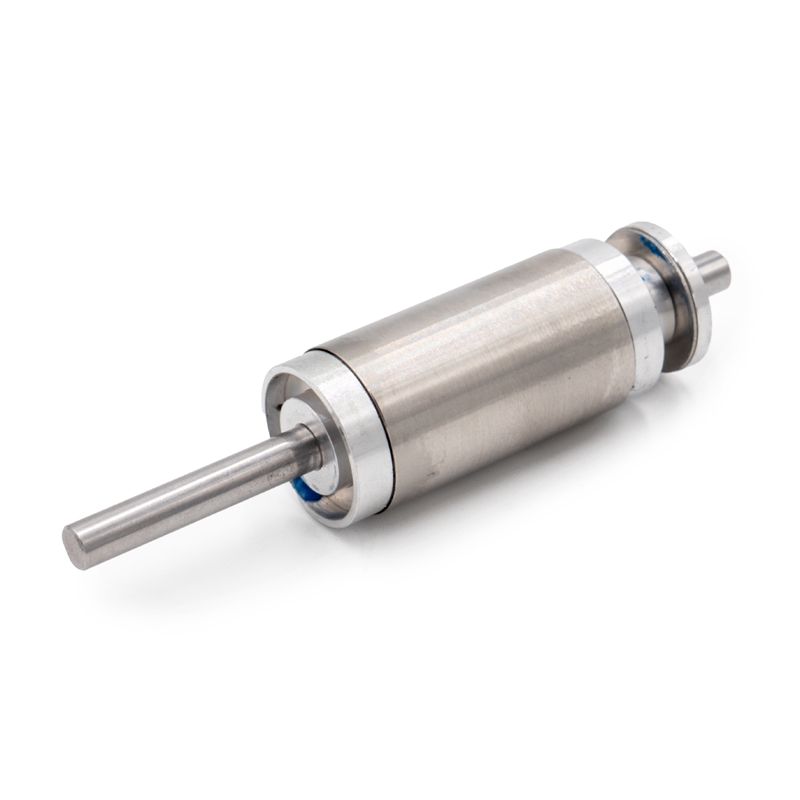

KN-K08020001 Rotor 4268 pour moteur K8 Elite

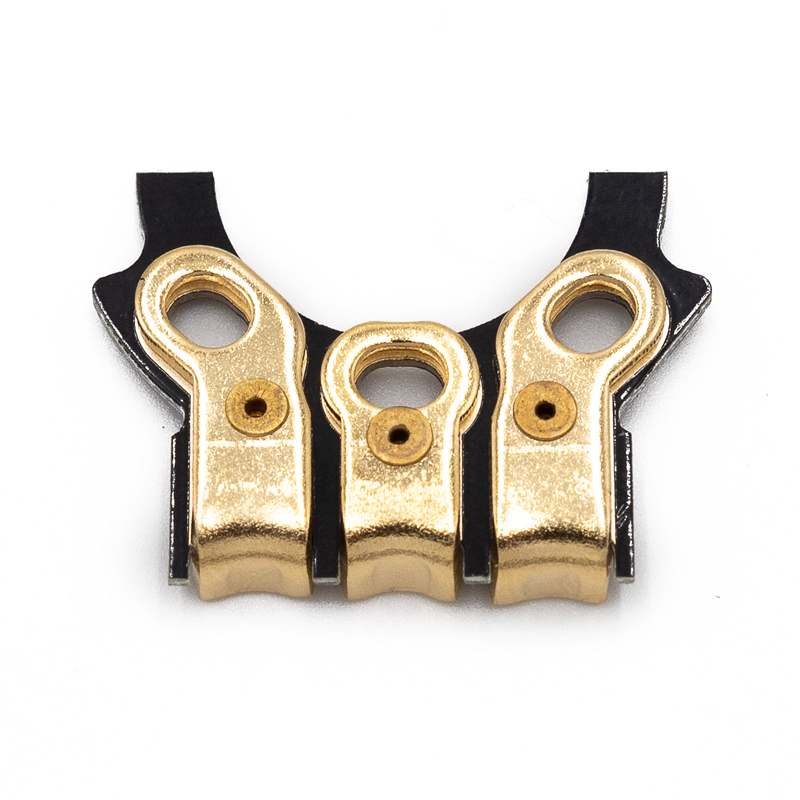

KN-K08020002 Platine PCB pour K8 Elite
KN-K08020003 Platine sensor avec roulement pour K8 Elite
KN-K08020004 Rotor 4274 pour moteur K8 Elite

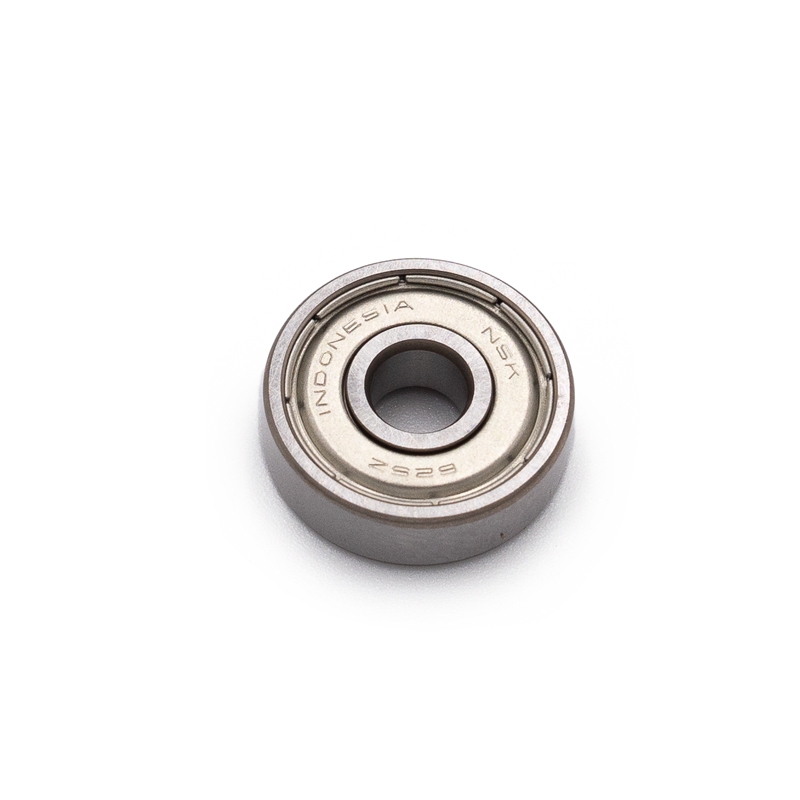

KN-K08020005 Roulement avant 5x16x5mm K8 Elite Abec 5 (1 pcs)
KN-K08G22315 Rotor 4268 pour moteur K8 Elite G2
KN-K08G22316 kit complet de rondelles pour moteur K8 Elite G2

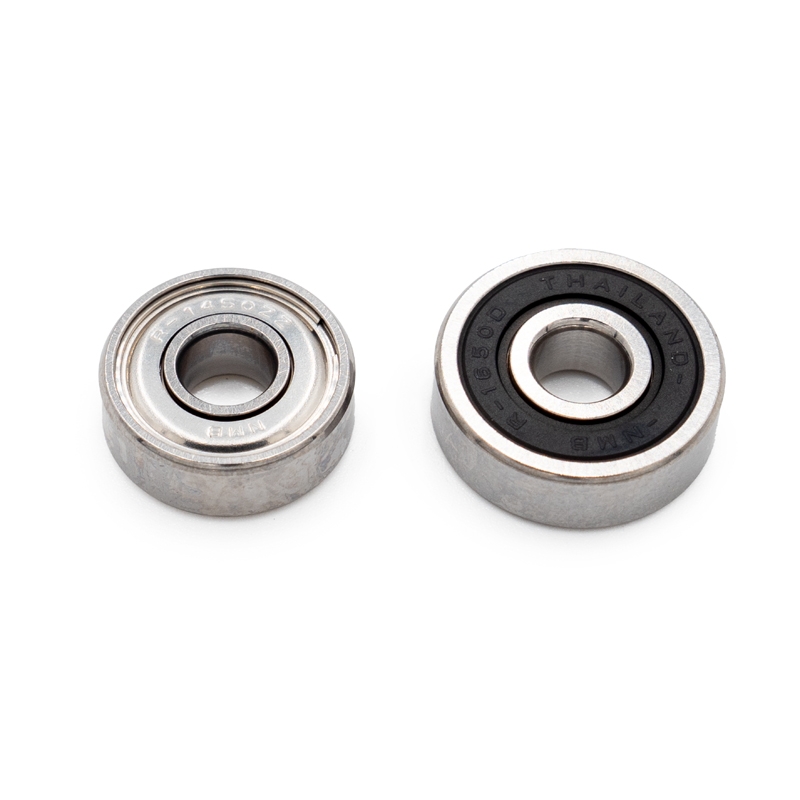

KN-K08G22317 Kit 2 roulements pour moteur K8 Elite G2
KN-K08G22318 Platine PCB pour moteur K8 Elite G2
